Die Platine wird als Bausatz mit vorbestückten SMD-Bauteilen geliefert. Sowie natürlich allen benötigten bedrahteten, losen Bauelementen.

Sorgfältig und temperaturgeregelt mit einem „No Clean“-Lötzinn löten und keine Reinigungsversuche mit z.B. Lösungsmitteln durchführen! Den Antistatik-Beutel aufbewahren. Statische Aufladungen (ESD-gefährdete Bauelemente) und lose Metallspäne (z.B. durch Gehäusebearbeitung) sind unbedingt zu vermeiden.

Außerdem selbstverständlich bei den Bauteilen (außer den Spulen) die Polarität beachten. An den Elko-Positionen ist auf der Platine am entsprechenden Pin ein + aufgedruckt.

Im nachfolgenden Video ist der Bestückungsprozess animiert dargestellt:

• Bestückung der Version 1.2
• Bestückung der Versionen 1.0/1

Wenn Fragen, Schwierigkeiten oder Zweifel bei der Bestückung auftauchen, bitte einfach eine Mail an mich: mail@webtemp.org. Es wird sich eine Lösung finden lassen.

Zur Befestigung der Platine sind in den Ecken 4 Befestigungslöcher vorhanden. Bitte nur passende Schrauben verwenden, um keine Kurzschlüsse zu verursachen. Es wird empfohlen, die Platine direkt in die Abdeckung einzubauen, d.h. mit Abstandshaltern von oben auf die Metallplatte, auf der unten die LEDs sitzen. So erreicht man, dass die Kabel zu den LEDs möglichst kurz sind (was zu empfehlen ist) und die Platine nebenbei noch etwas vom Luftstrom der Lüfter abbekommt (siehe auch unter Kundenbeispiele oder ECOTWILED 1.x inkl. Gehäuse/LEDs).

Ein „frei verdrahteter“ Betrieb an langen Kabeln zu den LEDs wird aus Gründen der Störsicherheit nicht empfohlen. Es kann funktionieren, muss aber nicht. Wenn sporadisch Probleme auftreten, sollte man zuerst an bessere Schirmung denken.

Das Netzteil muss die Summe der Leistungen der LEDs (plus Reserve) liefern können.

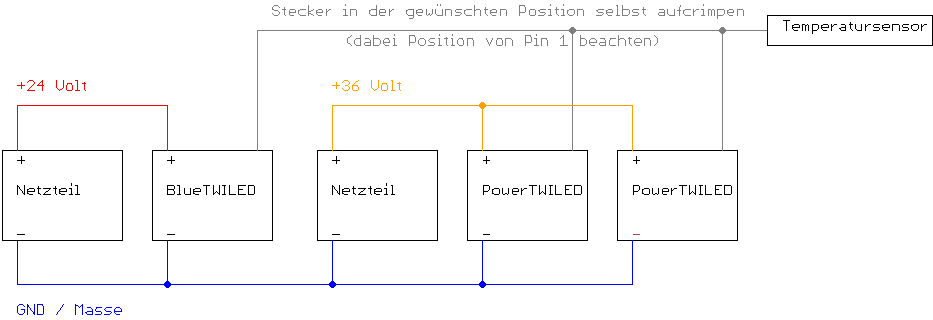

Die Spannung muss zwischen 12 und maximal(!) 40 Volt Gleichspannung liegen (daraus resultiert die Anzahl der in Reihe schaltbaren LEDs). Es wird empfohlen, die LEDs so auszuwählen, dass die Platine mit der gleichen Spannung wie BlueTWILED betrieben werden kann (idealerweise 24 Volt). Andernfalls sind mehrere Netzteile notwendig (siehe auch den Plan unten). Die Verbindung zum Netzteil muss mit mindestens 1,5 mm², besser mehr, Leitungsquerschnitt (Litze) ausgeführt werden, damit die Sicherung im Fehlerfall auslösen kann. Bitte guten Sitz aller Kabel sicherstellen.

Die Polarität ist auf der Platine aufgedruckt.

Bitte beachten, dass alle Platinen eigene Verbindungen zum Netzteil benötigen. Bei der Verwendung mehrerer Netzteile darauf achten, dass ein gemeinsames Massepotenzial existiert (siehe auch den Plan unten).

Anschluss bitte nur im stromlosen Zustand, d.h. bei abgeschaltetem Netzteil (das gilt auch für alle anderen Kabel und Stecker). Bevor die Stromversorgung eingeschaltet wird, bitte nochmals sichergehen, dass sich kein Fehler in die Verkabelung eingeschlichen hat!

Siehe CoolTWITemp 1.x (Temperatursensor): Mehrere Platinen koppeln.

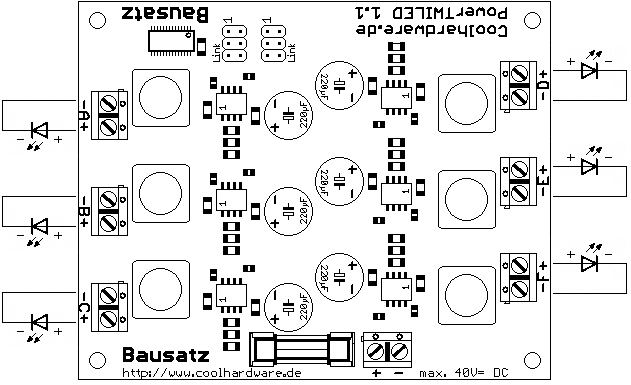

Auf jeder Platine befinden sich 6 Schaltregler (Konstantstromquellen). Jeder dieser Schaltregler liefert einen per Hardware definierten Strom.

Die Polarität ist auf der Platine aufgedruckt. Die Ausgänge werden exakt so gedimmt, wie von der Master-Platine vorgegeben.

Um den besten Wirkungsgrad zu erzielen, empfiehlt es sich, so viele LEDs, wie möglich in Reihe schalten. Es können natürlich auch weniger angeschlossen werden sowie Ausgänge auch ganz offen bleiben.

Es wird empfohlen, für verschiedene Ausgänge verschiedene Kabelfarben zu verwenden, um Verwechslungen zu vermeiden (siehe auch die Beispielbilder beim Gehäusebundle ECOTWILED).

Anschluss bitte nur im stromlosen Zustand, d.h. bei abgeschaltetem Netzteil (das gilt auch für alle anderen Kabel und Stecker). Es ist sehr wichtig, dass alle Ausgänge getrennt verkabelt werden. Kein Strom führender Teil eines LED-Strangs darf Kontakt zu einem Teil eines anderen LED-Strangs (oder auch Gehäuse, Masse, etc.) haben. Andernfalls funktioniert die Stromregelung nicht und es werden Ausgänge beschädigt. Die Ausgänge sind nicht kurzschlussfest. Bei Verwendung von anderen als den hier erhältlichen LEDs für die Aquaristik muss sichergestellt sein, dass diese gegenüber der Kühlfläche elektrisch isoliert sind (nachmessen).
