LEDs für die Aquaristik

LEDs sind- sofern links nicht anders angegeben- ab Lager verfügbar. Es handelt sich um lose LEDs ohne Kühlkörper, wie auf den Fotos zu sehen.

Die LEDs bitte mit entweder Wärmeleitpaste und Schrauben oder mit Wärmeleitkleber auf einem Kühlkörper oder einer großen Aluplatte befestigen. Keine Wärmeleitpads verwenden, da diese eine zu geringe Wärmeleitfähigkeit haben. Aktive Kühlung (Lüfter) wird angeraten. Man sollte die Temperatur am Kühlkörper bzw. -blech anfangs (und zuerst bei kleiner Leistung, also Dimmgrad) im Auge behalten. Bleibt der Kühlkörper kalt, ist das ein Zeichen für einen schlechten Wärmeübergang. Wird er so heiß, dass man ihn nicht lange anfassen kann, ist der Wärmeübergang wahrscheinlich ok, aber die Kühlung insgesamt zu klein dimensioniert bzw. zu wenig Luftstrom vorhanden.

LEDs dürfen nur an Konstantstrom in der korrekten Höhe betrieben werden. Die an den Platinen eingestellten Ströme sind auf der zweiten Seite der Rechnung vermerkt. LEDs bitte niemals an einer ungeregelten Quelle anschließen. Wenn ein Testen erforderlich ist, dies bitte nur mit einem großen Vorwiderstand (z.B. 1 kOhm) durchführen.

Alle LEDs werden vor Auslieferung einzeln getestet- auf Funktion und korrekte Isolation von Anode und Kathode gegenüber der Kühlfläche auf der Rückseite (wichtig für den Betrieb an den Treiber-/Controllerplatinen).

Falls vorhanden, die blaue Schutzfolie bitte vor dem Einschalten entfernen!

Daten und Preise aller verfügbaren LEDs

Je Ausgang bis zu 2 LEDs in Reihe:

LED Warmweiß 10 Watt (ca. 3000K; 1000mA) je 5 EUR zzgl. Verpackung/Versand,
LED Reinweiß 10 Watt (ca. 6000K; 1000mA; ca. 1100lm) je 5 EUR zzgl. Verpackung/Versand,
LED Kaltweiß 10 Watt (ca. 20000K; 1000mA; ca. 1100lm) je 5 EUR zzgl. Verpackung/Versand,
LED Royalblau 10 Watt (ca. 445nm; 1000mA) je 5 EUR zzgl. Verpackung/Versand.
LED Blau 10 Watt (ca. 470nm; 1000mA) je 7 EUR zzgl. Verpackung/Versand.

Je 2 LEDs benötigen 3 Ausgänge (einen je Farbe):

LED RGB 20 Watt (700mA je Farbe) je 15 EUR zzgl. Verpackung/Versand (Tiefrot 660nm & 730nm / Grün 520nm / Blau 470nm),
LED CVU 20 Watt (700mA je Farbe) je 15 EUR zzgl. Verpackung/Versand (Türkis 490nm / Violett 420nm / UV 380nm & 400nm).

Weitere LEDs sind hier zu finden: LED-Restposten.

Bilder und Polarität

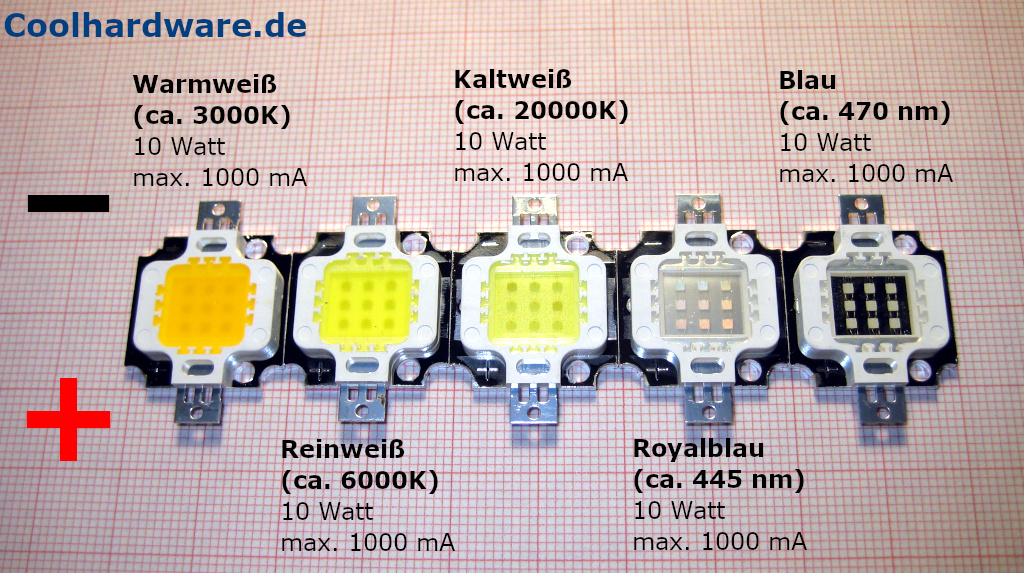

Bei den weißen und blauen LEDs ist auf der Seite der Anode (Plus) ein + eingraviert.

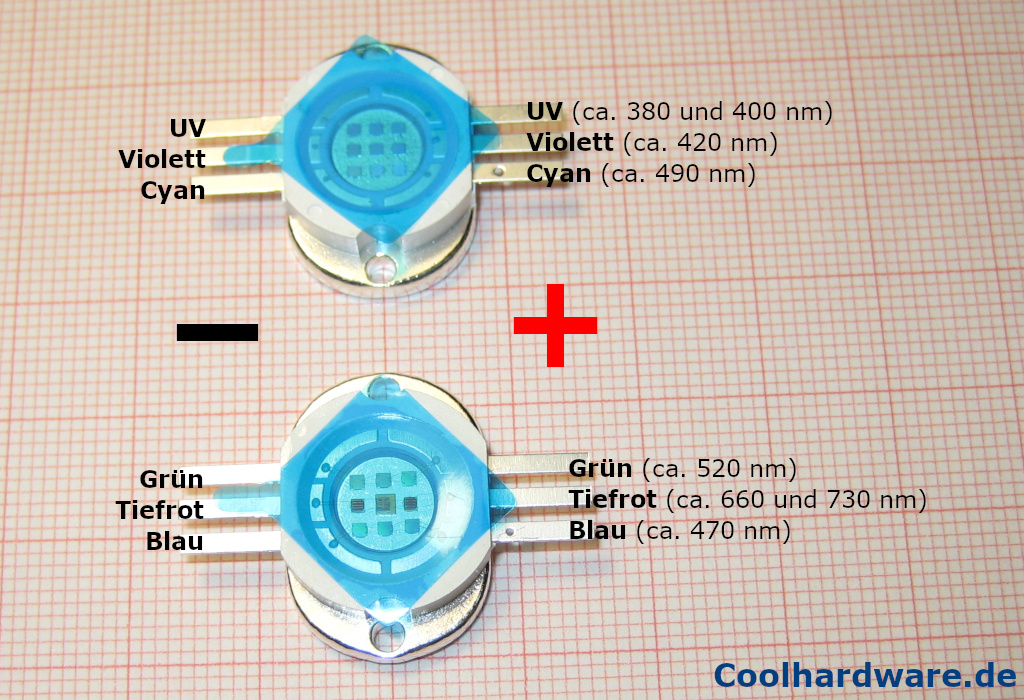

Bei den mehrfarbigen LEDs kann man sich an der Position des Lochs in der Lötfahne orientieren, um die korrekte Polarität zu finden. Sowohl bei den CVU- als auch den RGB-LEDs (seit 2022) sind die Löcher auf der Seite der Anode (Plus).

Der Lochabstand (Mitte zu Mitte) bei den weißen und blauen LEDs beträgt 16 mm. Bei den CVU- und RGB-LEDs sind es 19 mm.
