Süßwasseraquarium 100x40x55cm - 220Liter

für den Einbau der Lampe habe ich die bestehende Juwel Abdeckung verwendet. Dafür musste aber das Mittelteil, wo die Drossel für die Leuchtstoffröhren drin ist, weggefräst werden.

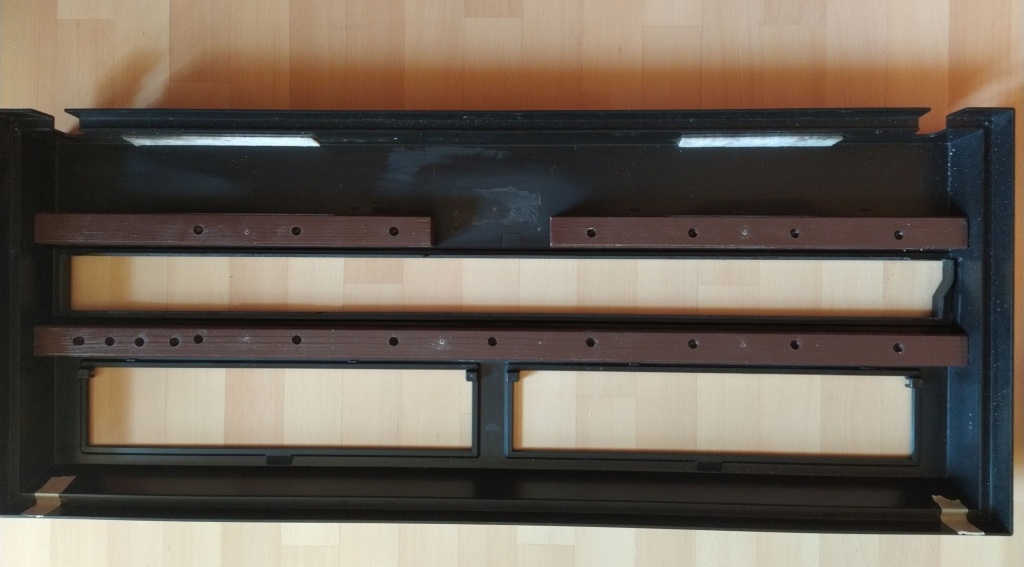

Allerdings wird der Deckel durch die fehlende Versteifung sehr instabil. Auf dem Bild sind die Verstrebungen zu sehen, vor allen die durchgehende Latte bringt wieder ausreichend Stabilität.

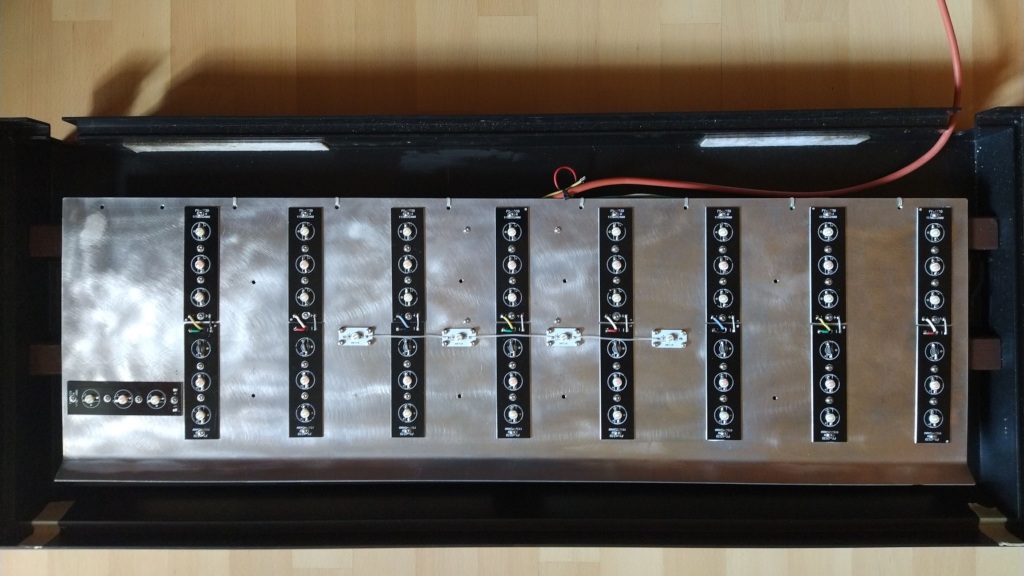

Befestigt wird das Kühlblech an 5 Punkten. Die anderen zu sehenden Löcher sind Versenkungen, weil die Befestigungsmuttern genau auf der Latte auflagen

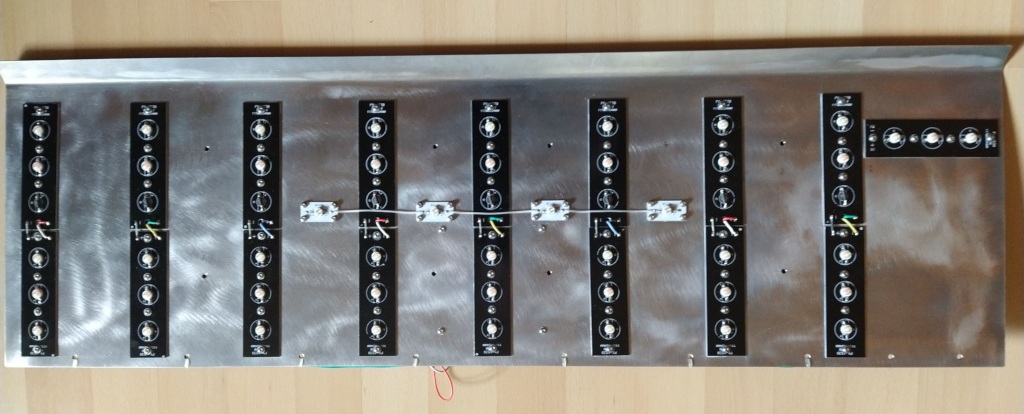

Die Anzahl der LED (45x 3W) ist für diese Beckengröße überdimensioniert, aber dadurch müssen sie nicht an ihrer Leistungsgrenze betrieben werden.

Damit kann eine zusätzliche Kühlung der LED entfallen.

Der Weißabgleich, mit dem man in der Software für die BlueTWILED einstellen kann, beträgt ca. 70%.

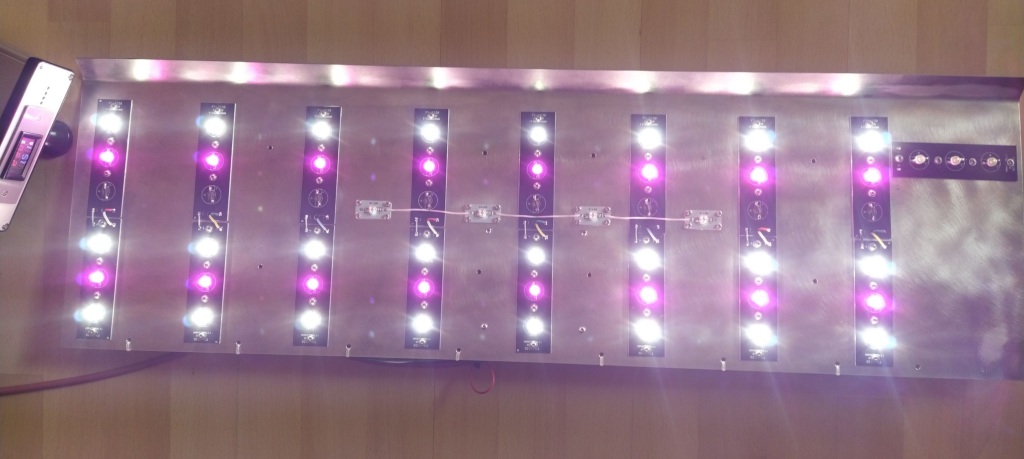

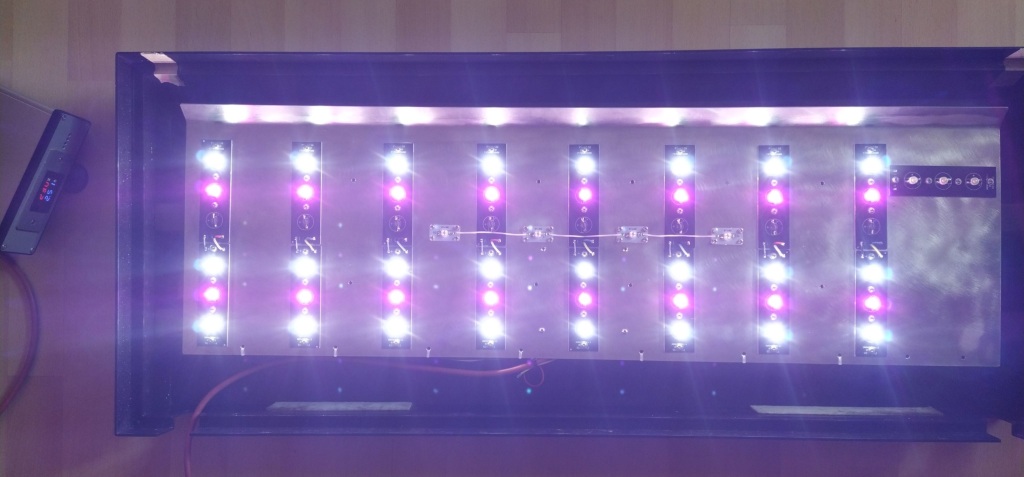

Als LED kamen ausschließlich Grow LED, 40% rot/blau und 60% weiße Grow LED zum Einsatz.

Die 4 LED in der Mitte (sind noch nicht angeschlossen) sollen das Monlicht simulieren (Royal Blue).

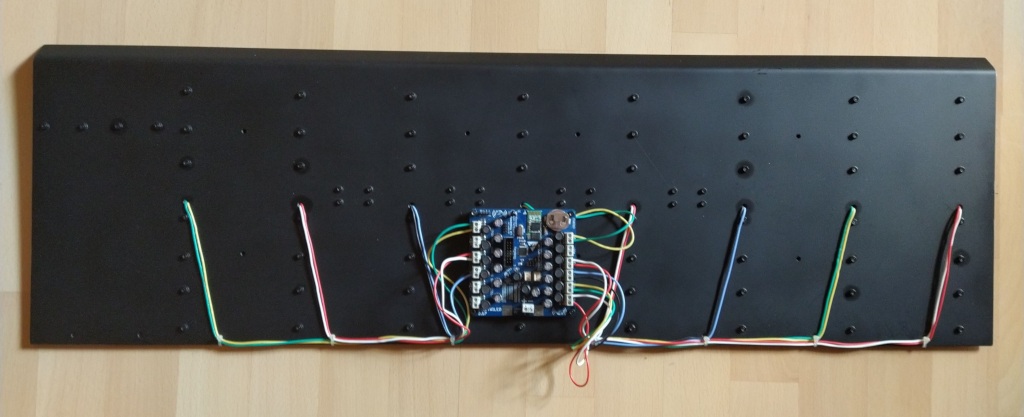

Ein noch verfügbarer Anschluß wird als Steuerung für eine Düngemittelpumpe verwendet.

Die Stromversorgung ist eine Meanwell 24V 6A und in einem externen Gehäuse untergebracht, das eingebaute Meßgerät dient als grobe Leistungsüberwachung.

Die Aquarium Bilder wurden im Abstand von nur 1 Monat gemacht, da kann man sehr gut sehen, was eine gute Beleuchtung ausmacht.
