Die Platine wird als Bausatz mit vorbestückten SMD-Bauteilen geliefert. Sowie natürlich allen benötigten bedrahteten, losen Bauelementen. Die aktuelle Firmware ist bereits im Mikrocontroller vorhanden.

Sorgfältig und temperaturgeregelt mit einem „No Clean“-Lötzinn löten und keine Reinigungsversuche mit z.B. Lösungsmitteln durchführen! Den Antistatik-Beutel aufbewahren. Statische Aufladungen (ESD-gefährdete Bauelemente) und lose Metallspäne (z.B. durch Gehäusebearbeitung) sind unbedingt zu vermeiden.

Außerdem selbstverständlich bei den Bauteilen (außer den Spulen) die Polarität beachten. Die Elektrolytkondensatoren haben einen hellen Streifen mit Minus-Symbolen. An den entsprechenden Positionen sind auf der Platine ebenfalls Minus-Symbole aufgedruckt.

Animierte Darstellung des Bestückungsprozesses:

• Bestückung

Hinweise zum Löten auch auf Seite Häufig gestellte Fragen. Wenn weitere Fragen, Schwierigkeiten oder Zweifel bei der Bestückung auftauchen, bitte einfach eine Mail an mich: mail@webtemp.org. Es wird sich eine Lösung finden lassen.

Zur Befestigung der Platine sind in den Ecken 4 Befestigungslöcher vorhanden. Bitte nur passende Schrauben verwenden, um keine Kurzschlüsse zu verursachen.

Das Modul liegt lose bei, damit sich beim Transport keine Kontakte verbiegen.

Das WLAN-Modul muss nach dem Aufstecken immer von der Platine weg zeigen.

Ein passendes Display zum Aufstecken liegt bei.

Anschluss bitte nur im stromlosen Zustand, d.h. bei abgeschaltetem Netzteil (das gilt auch für alle anderen Kabel und Stecker). Beim Aufstecken bitte darauf achten, dass sich die Platine nicht verbiegt (auf der anderen Seite etwas stützen). Montage des Displays bitte so, dass keine Kurzschlüsse mit z.B. Gehäuseteilen auftreten können. Ein etwaiges Kabel bitte nicht auf mehr als 50 cm verlängern (Störungen möglich).

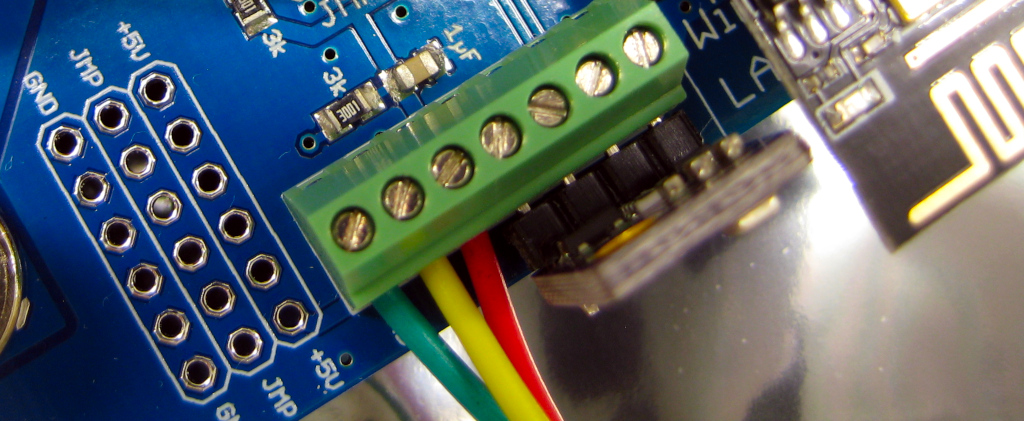

An einer der 7poligen grünen Schraubklemmen anschließen. Rote Ader: +5V, grüne oder schwarze Ader: GND, gelbe Ader: JMP. Bis zu 5 weitere Sensoren des gleichen Typs können einfach parallel geschaltet werden (z.B. an der zweiten Schraubklemme oder den freien Lötaugen). Der Sensor muss nicht zwingend angeschlossen werden.

Der Sensor sollte mit einem vierpoligen Kabel an einer der 7poligen grünen Schraubklemmen angeschlossen werden. Die Bezeichnungen der Pins sind aufgedruckt. Direkt in der Schraubklemme befestigt misst er hauptsächlich die Temperatur der Platine und des WLAN-Moduls und nicht die der Raumluft. Der Sensor muss nicht zwingend angeschlossen werden. Er ist nicht wasserdicht!

Am besten geeignet sind für Süßwasser Elektroden mit der Zellenkonstante 1 und für Meerwasser Elektroden mit der Zellenkonstante 10.

Die vier Schaltausgänge können je bis zu 1,5 A liefern und auch per PWM gedimmt werden. Die Frequenz beträgt bei den ersten beiden Ausgängen 100 Hz. Die letzten beiden Ausgänge glätten ihre Signale über Spulen. Ausgang 3 ist dabei als Lüfterport vorgesehen, Ausgang 4 ist mit der Hintergrundbeleuchtung des Displays gekoppelt.

Empfohlen wird der Einsatz eines handelsüblichen 12-Volt-DC-Steckernetzteils.
